你的位置：首頁> 金聯宇多芯高溫電纜線AFPF是什么電線？
發布時間：2023.05.09 瀏覽次數：
廣東金聯宇電纜實業有限公司

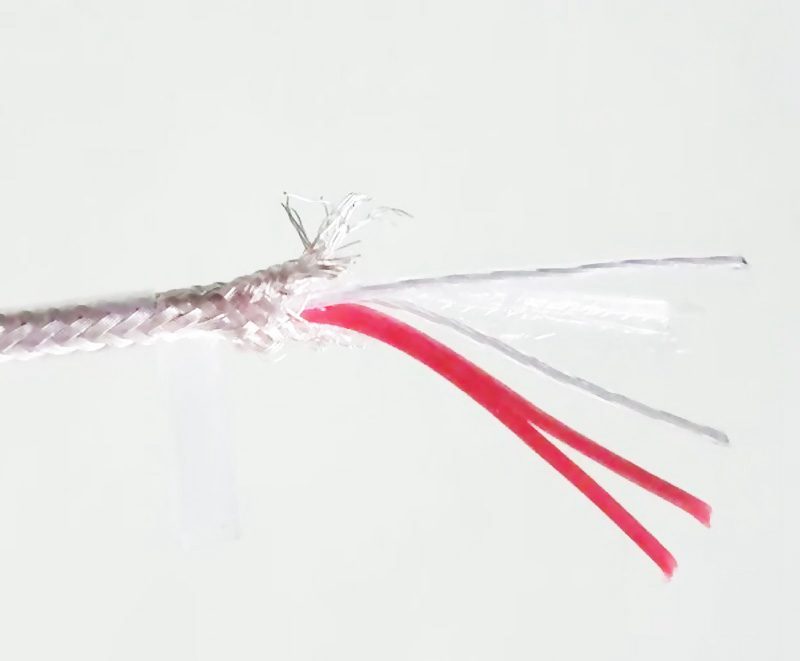

AFPF-多芯高溫電纜線 金聯宇多芯高溫電纜線AFPF是什么電線？
產品結構·多股鍍錫銅、鍍銀銅絞合軟導體
鍍錫銅線功能參閱GB/T4910-2009規范；鍍銀銅線功能參閱JB/T3135-2011規范；導體的結構參閱 GB/T 3956-2008 或客戶的要求
·聚全氟乙丙烯FEP絕緣；可溶性聚四氟乙烯PFA絕緣
絕緣材料功能參閱GJB773A-2000;制品電線電纜的外形尺寸按 GB/T2951-2008；制品電線電纜電功能參閱 GB/T3048-2007
·鍍錫或鍍銀屏蔽織造
·聚全氟乙丙烯FEP護套；可溶性聚四氟乙烯PFA護套
絕緣材料功能參閱GJB773A-2000;制品電線電纜的外形尺寸按 GB/T2951-2008；制品電線電纜電功能參閱 GB/T3048-2007
技能數據·溫度規模：-65~＋200℃；+250℃
·額外電壓：U0/U 300V
·測驗電壓：1500V
·絕緣電阻：20℃時應不小于 1.0×103 MΩ·km
·耐輻射性：up to 1x106 cJ/kg (up to 1 Mrad）
產品特性 ·具有優秀的耐腐蝕功能，抗油、強酸、抗強堿、強氧化劑、抗微生物、不允許任何真菌構成等
·具有優秀的電絕緣功能，具有低且簡直與頻率無關的介電特性,耐高電壓、高頻損耗小、不吸潮、吸水率 <0,01%
最小的水蒸氣浸透率（24 小時內約 0.18 mgr/cm2）、絕緣電阻大
·不易燃，自熄，阻燃測驗契合DIN VDE 0482 第265-2-1部分/EN 50265-2-1/ IEC 60332-1
·不含有害物質，契合ROHS規范
使用規模·電子職業中，可用于溫度補償導線，耐低溫導線，高溫加熱導線，耐老化電線以及阻燃電線
·家用電器職業中，可用于空調機，微波爐，電子消毒柜，電飯煲，電子熱水瓶，電暖器，電烤箱，電砂鍋，燈具燈飾等內部布線
·這種電纜首要用于安裝在受高熱效應影響的控制柜中以及磚廠、加熱器、廚房設備和丈量設備以及化學工業中。 這些電纜不易燃，耐酸、堿、溶劑、油和汽油
技能參數
| 芯數×截面(mm2) | 導體結構根數/線徑 | 絕緣 | 護套 | 20℃時導體直流電阻（Ω/km） | ||
| 厚度 | 外徑 | 厚度 | 外徑 | |||
| 1×0.12 | 7/0.15 | 0.20 | 0.85 | 0.20 | 1.70 | 150.00 |
| 1×0.2 | 7/0.20 | 0.20 | 1.00 | 0.20 | 1.90 | 83.50 |
| 1×0.35 | 19/0.16 | 0.25 | 1.30 | 0.25 | 2.20 | 49.50 |
| 1×0.5 | 19/0.18 | 0.25 | 1.40 | 0.25 | 2.40 | 36.00 |
| 1×0.75 | 19/0.23 | 0.25 | 1.70 | 0.25 | 2.70 | 22.70 |
| 1×1.0 | 19/0.26 | 0.25 | 1.80 | 0.25 | 2.80 | 19.00 |
| 2×0.035 | 7/0.08 | 0.20 | 0.65 | 0.20 | 2.20 | 525.00 |
| 3×0.05 | 7/0.10 | 0.20 | 0.70 | 0.25 | 2.40 | 330.00 |
| 3×0.08 | 7/0.12 | 0.20 | 0.78 | 0.25 | 2.50 | 227.00 |
| 4×0.08 | 7/0.12 | 0.20 | 0.78 | 0.25 | 2.80 | 227.00 |
| 6×0.08 | 7/0.12 | 0.20 | 0.78 | 0.25 | 3.20 | 227.00 |
| 2×0.12 | 7/0.15 | 0.20 | 0.85 | 0.25 | 2.70 | 150.00 |
| 3×0.12 | 7/0.15 | 0.20 | 0.85 | 0.25 | 2.70 | 150.00 |
| 4×0.12 | 7/0.15 | 0.20 | 0.85 | 0.25 | 3.00 | 150.00 |
| 5×0.12 | 7/0.15 | 0.20 | 0.85 | 0.30 | 3.30 | 150.00 |
| 6×0.12 | 7/0.15 | 0.20 | 0.85 | 0.30 | 3.60 | 150.00 |
| 7×0.12 | 7/0.15 | 0.20 | 0.85 | 0.30 | 3.60 | 150.00 |
| 8×0.12 | 7/0.15 | 0.20 | 0.85 | 0.30 | 3.90 | 150.00 |
| 10×0.12 | 7/0.15 | 0.20 | 0.85 | 0.30 | 4.50 | 150.00 |
| 12×0.12 | 7/0.15 | 0.20 | 0.85 | 0.30 | 4.60 | 150.00 |
| 19×0.12 | 7/0.15 | 0.20 | 0.85 | 0.35 | 5.50 | 150.00 |
| 2×0.2 | 7/0.20 | 0.20 | 1.00 | 0.25 | 2.90 | 83.50 |
| 3×0.2 | 7/0.20 | 0.20 | 1.00 | 0.25 | 3.00 | 83.50 |
| 4×0.2 | 7/0.20 | 0.20 | 1.00 | 0.30 | 3.50 | 83.50 |
| 5×0.2 | 7/0.20 | 0.20 | 1.00 | 0.30 | 3.80 | 83.50 |
| 6×0.2 | 7/0.20 | 0.20 | 1.00 | 0.30 | 4.20 | 83.50 |
| 7×0.2 | 7/0.20 | 0.20 | 1.00 | 0.30 | 4.20 | 83.50 |
| 8×0.2 | 7/0.20 | 0.20 | 1.00 | 0.35 | 4.50 | 83.50 |
| 10×0.2 | 7/0.20 | 0.20 | 1.00 | 0.35 | 5.20 | 83.50 |
| 12×0.2 | 7/0.20 | 0.20 | 1.00 | 0.35 | 5.40 | 83.50 |
| 19×0.2 | 7/020 | 0.20 | 1.00 | 0.40 | 6.40 | 83.50 |
| 2×0.35 | 19/0.16 | 0.25 | 1.30 | 0.25 | 3.50 | 49.50 |
| 3×0.35 | 19/0.16 | 0.25 | 1.30 | 0.25 | 3.60 | 49.50 |
| 4×0.35 | 19/0.16 | 0.25 | 1.30 | 0.30 | 4.25 | 49.50 |
| 5×0.35 | 19/0.16 | 0.25 | 1.30 | 0.35 | 4.70 | 49.50 |
| 6×0.35 | 19/0.16 | 0.25 | 1.30 | 0.35 | 5.00 | 49.50 |
| 7×0.35 | 19/0.16 | 0.25 | 1.30 | 0.35 | 5.10 | 49.50 |
| 8×0.35 | 19/0.16 | 0.25 | 1.30 | 0.35 | 5.50 | 49.50 |
| 10×0.35 | 19/0.16 | 0.25 | 1.30 | 0.40 | 6.50 | 49.50 |
| 12×0.35 | 19/0.16 | 0.25 | 1.30 | 0.40 | 6.70 | 49.50 |
| 19×0.35 | 19/0.16 | 0.25 | 1.30 | 0.50 | 8.00 | 49.50 |
| 2×0.5 | 19/0.18 | 0.25 | 1.40 | 0.25 | 3.80 | 36.00 |
| 3×0.5 | 19/0.18 | 0.25 | 1.40 | 0.25 | 3.90 | 36.00 |
| 4×0.5 | 19/0.18 | 0.25 | 1.40 | 0.30 | 4.60 | 36.00 |
| 5×0.5 | 19/0.18 | 0.25 | 1.40 | 0.35 | 5.00 | 36.00 |
| 6×0.5 | 19/0.18 | 0.25 | 1.40 | 0.35 | 5.40 | 36.00 |
| 7×0.5 | 19/0.18 | 0.25 | 1.40 | 0.35 | 5.40 | 36.00 |
| 8×0.5 | 19/0.18 | 0.25 | 1.40 | 0.35 | 5.90 | 36.00 |
| 10×0.5 | 19/0.18 | 0.25 | 1.40 | 0.40 | 7.00 | 36.00 |
| 12×0.5 | 19/0.18 | 0.25 | 1.40 | 0.40 | 7.20 | 36.00 |
| 19×0.5 | 19/0.18 | 0.25 | 1.40 | 0.50 | 8.50 | 36.00 |
| 20×0.6 | 19/0.20 | 0.25 | 1.50 | 0.50 | 9.50 | 36.00 |
| 2×0.75 | 19/0.23 | 0.25 | 1.70 | 0.30 | 4.60 | 22.70 |
| 3×0.75 | 19/0.23 | 0.25 | 1.70 | 0.40 | 4.80 | 22.70 |
| 4×0.75 | 19/0.23 | 0.25 | 1.70 | 0.40 | 5.50 | 22.70 |
| 5×0.75 | 19/0.23 | 0.25 | 1.70 | 0.40 | 6.00 | 22.70 |
| 6×0.75 | 19/0.23 | 0.25 | 1.70 | 0.40 | 6.40 | 22.70 |
| 7×0.75 | 19/0.23 | 0.25 | 1.70 | 0.40 | 6.40 | 22.70 |
| 8×0.75 | 19/0.23 | 0.25 | 1.70 | 0.40 | 6.90 | 22.70 |
| 10×0.75 | 19/0.23 | 0.25 | 1.70 | 0.40 | 8.20 | 22.70 |
| 12×0.75 | 19/0.23 | 0.25 | 1.70 | 0.50 | 8.50 | 22.70 |
| 19×0.75 | 19/0.23 | 0.25 | 1.70 | 0.60 | 10.20 | 22.70 |
| 2×1 | 19/0.26 | 0.25 | 1.80 | 0.30 | 4.70 | 19.00 |
| 3×1 | 19/0.26 | 0.25 | 1.80 | 0.35 | 4.80 | 19.00 |
| 4× | 19/0.26 | 0.25 | 1.80 | 0.40 | 5.60 | 19.00 |
| 5×1 | 19/0.26 | 0.25 | 1.80 | 0.40 | 6.20 | 19.00 |
| 6x1 | 19/0.26 | 0.25 | 1.80 | 0.40 | 6.80 | 19.00 |
| 7x1 | 19/0.26 | 0.25 | 1.80 | 0.40 | 6.80 | 19.00 |
| 8×1 | 19/0.26 | 0.25 | 1.80 | 0.40 | 7.30 | 19.00 |
| 10×1 | 19/0.26 | 0.25 | 1.80 | 0.50 | 8.80 | 19.00 |
| 12x1 | 19/0.26 | 0.25 | 1.80 | 0.50 | 9.00 | 19.00 |
| 19×1 | 19/0.26 | 0.25 | 1.80 | 0.60 | 10.80 | 19.00 |
| 2×1.5 | 19/0.32 | 0.30 | 2.25 | 0.40 | 5.80 | 11.70 |
| 3×1.5 | 19/0.32 | 0.30 | 2.25 | 0.40 | 6.00 | 11.70 |
| 4×1.5 | 19/0.32 | 0.30 | 2.25 | 0.40 | 6.80 | 11.70 |
| 5×1.5 | 19/0.32 | 0.30 | 2.25 | 0.40 | 7.50 | 11.70 |
| 6×1.5 | 19/0.32 | 0.30 | 2.25 | 0.50 | 8.40 | 11.70 |
| 7×1.5 | 19/0.32 | 0.30 | 2.25 | 0.50 | 8.40 | 11.70 |
| 8x1.5 | 19/0.32 | 0.30 | 2.25 | 0.50 | 9.00 | 11.70 |
| 10×1.5 | 19/0.32 | 0.30 | 2.25 | 0.50 | 10.50 | 11.70 |
| 12×1.5 | 19/0.32 | 0.30 | 2.25 | 0.60 | 11.20 | 11.70 |
| 19×1.5 | 19/0.32 | 0.30 | 2.25 | 0.70 | 13.20 | 11.70 |
| 2×2.5 | 19/0.41 | 0.40 | 2.80 | 0.40 | 7.00 | 11.70 |
| 3×2.5 | 19/0.41 | 0.40 | 2.80 | 0.40 | 7.20 | 6.86 |
| 4×2.5 | 19/0.41 | 0.40 | 2.80 | 0.40 | 8.20 | 6.86 |
| 5×2.5 | 19/0.41 | 0.40 | 2.80 | 0.50 | 9.20 | 6.86 |
| 6×2.5 | 19/0.41 | 0.40 | 2.80 | 0.50 | 10.00 | 6.86 |
| 7×2.5 | 19/0.41 | 0.40 | 2.80 | 0.50 | 10.00 | 6.86 |
| 8×2.5 | 19/0.41 | 0.40 | 2.80 | 0.60 | 11.00 | 6.86 |
| 10×2.5 | 19/0.41 | 0.40 | 2.80 | 0.70 | 13.20 | 6.86 |
